Ψηφιακός Επιτηρητής Τάσης & Ρεύματος 63A με Χρονοπρογραμματισμό (Timer) – Ράγας DIN AVTP-63

Μονοφασικός Ψηφιακός Επιτηρητής Τάσης & Ρεύματος 63A 230V με Χρονοπρογραμματισμό (Timer) – Προστασία Υπέρτασης, Υπότασης & Υπερέντασης – Ράγας DIN

Περιγραφή προϊόντος

Ο Μονοφασικός Ψηφιακός Επιτηρητής Τάσης & Ρεύματος 63A είναι μία πολυλειτουργική συσκευή προστασίας και ελέγχου για μονοφασικές ηλεκτρικές εγκαταστάσεις 230V AC.

Παρακολουθεί σε πραγματικό χρόνο την τάση του δικτύου (V) και την ένταση του ρεύματος (A) μέσω της ψηφιακής οθόνης και παρέχει ρυθμιζόμενη προστασία έναντι υπέρτασης, υπότασης και υπερέντασης.

Όταν κάποια από τις παρακολουθούμενες τιμές υπερβεί τα καθορισμένα όρια, η συσκευή μπορεί να αποσυνδέσει το φορτίο. Μετά την επαναφορά των ηλεκτρικών παραμέτρων σε επιτρεπτά επίπεδα, υποστηρίζεται επανασύνδεση σύμφωνα με τις επιλεγμένες ρυθμίσεις και τους χρόνους καθυστέρησης.

Το συγκεκριμένο μοντέλο διαφοροποιείται από έναν απλό επιτηρητή τάσης/ρεύματος χάρη στις πρόσθετες λειτουργίες χρονικού προγραμματισμού (Timer). Μέσω των παραμέτρων του μπορεί να καθοριστεί λειτουργία βάσει ώρας και διαφορετικών χρονικών περιόδων, σύμφωνα με τις διαθέσιμες ρυθμίσεις του κατασκευαστή.

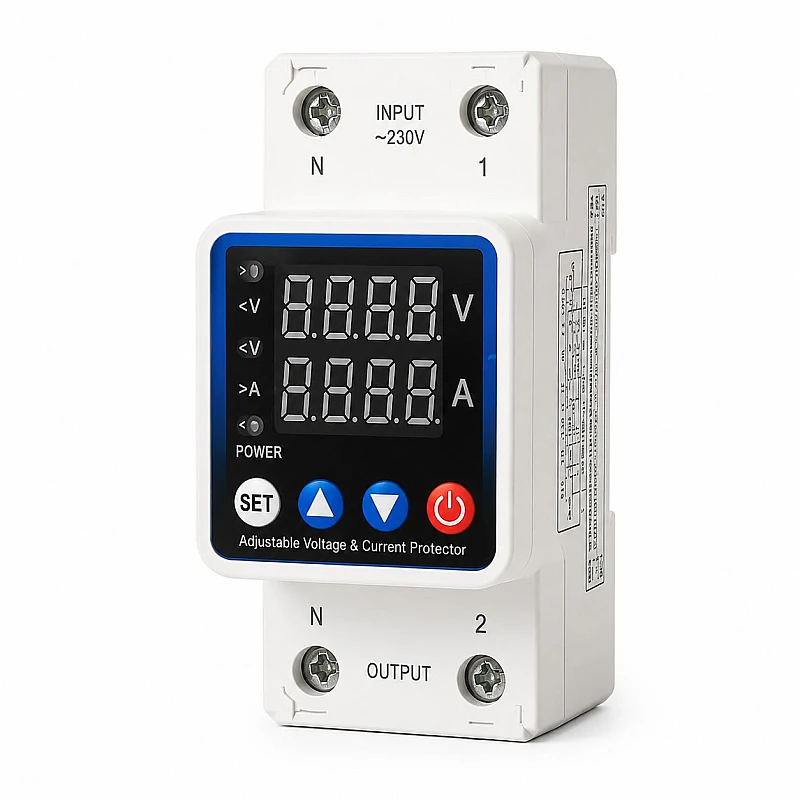

Η συσκευή διαθέτει πλήκτρα SET, ▲, ▼ και ON/OFF, ψηφιακές ενδείξεις και ενδεικτικές λυχνίες κατάστασης. Είναι σχεδιασμένη για εγκατάσταση σε ράγα DIN 35mm ηλεκτρικού πίνακα.

Βασικά χαρακτηριστικά

- Μονοφασικός ψηφιακός επιτηρητής τάσης και ρεύματος

- Τροφοδοσία: AC 220/230V, 50/60Hz

- Μέγιστο ονομαστικό ρεύμα: 63A

- Ψηφιακή απεικόνιση τάσης V και ρεύματος A

- Ρυθμιζόμενη προστασία από υπέρταση

- Ρυθμιζόμενη προστασία από υπόταση

- Ρυθμιζόμενη προστασία από υπερένταση

- Ρυθμιζόμενοι χρόνοι καθυστέρησης και επαναφοράς

- Λειτουργίες χρονοπρογραμματισμού (Timer)

- Δυνατότητα ρύθμισης χρονικών περιόδων λειτουργίας

- Δυνατότητα διόρθωσης/βαθμονόμησης ενδείξεων τάσης και ρεύματος

- Αυτόματη ή χειροκίνητη επαναφορά, ανάλογα με τη ρύθμιση

- Λειτουργία κλειδώματος ρυθμίσεων

- Ενδεικτικές λυχνίες κατάστασης

- Εγκατάσταση σε ράγα DIN 35mm

- Ακροδέκτες εισόδου και εξόδου για φάση και ουδέτερο

Ρυθμιζόμενες παράμετροι προστασίας

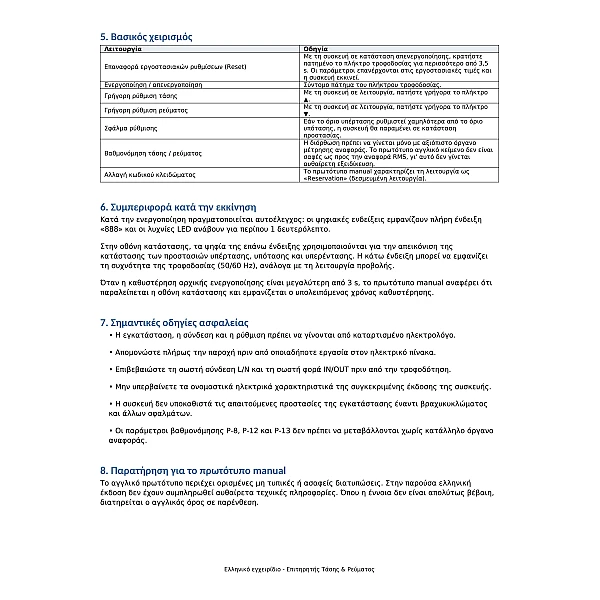

Σύμφωνα με το manual, το όργανο παρέχει εκτεταμένο μενού παραμέτρων για τη διαμόρφωση της λειτουργίας του. Μεταξύ άλλων περιλαμβάνονται ρυθμίσεις για:

Υπέρταση: καθορισμός ορίου υπέρτασης και τιμής επαναφοράς.

Υπόταση: καθορισμός ορίου υπότασης και τιμής επαναφοράς.

Υπερένταση: ρύθμιση του μέγιστου επιτρεπόμενου ρεύματος έως το ονομαστικό όριο της έκδοσης 63A.

Χρόνοι προστασίας: δυνατότητα καθορισμού καθυστερήσεων ώστε η συμπεριφορά του επιτηρητή να προσαρμόζεται στις απαιτήσεις της εγκατάστασης.

Βαθμονόμηση: διαθέσιμες παράμετροι διόρθωσης των ενδείξεων τάσης και ρεύματος.

Λειτουργία χρονοπρογραμματισμού – Timer

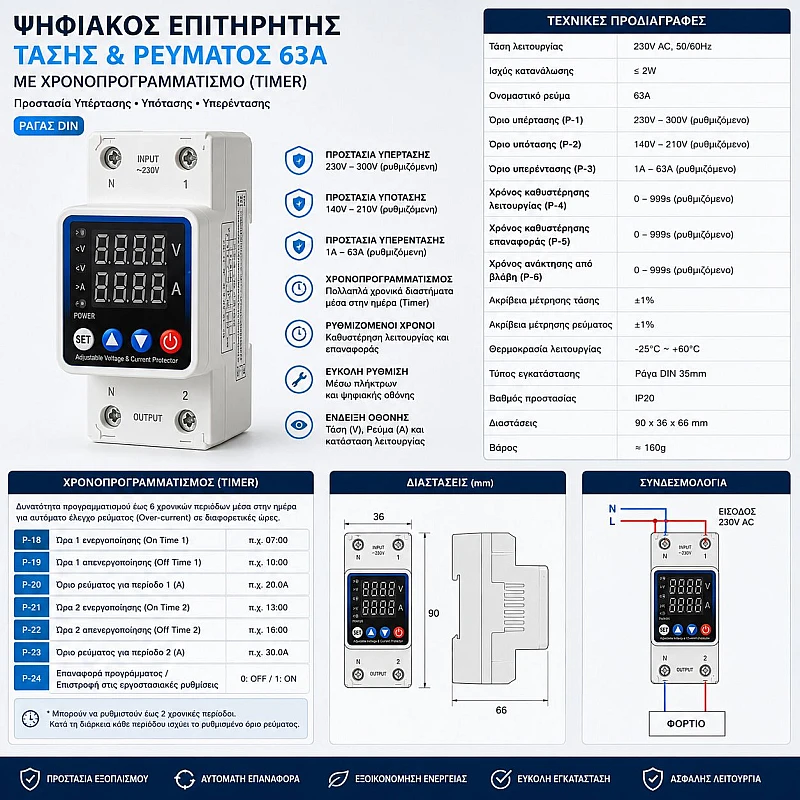

Το συγκεκριμένο μοντέλο διαθέτει πρόσθετες παραμέτρους χρονικού ελέγχου. Το manual περιλαμβάνει τις παραμέτρους P-18 έως P-24, μέσω των οποίων πραγματοποιείται προγραμματισμός λειτουργίας σε καθορισμένες χρονικές περιόδους.

Η δυνατότητα αυτή επιτρέπει την εφαρμογή διαφορετικών ρυθμίσεων ελέγχου ρεύματος ανάλογα με την προγραμματισμένη χρονική περίοδο. Στο manual δίνονται ενδεικτικά παραδείγματα προγραμματισμού με συγκεκριμένες ώρες έναρξης/μετάβασης.

Έτσι, πέρα από την προστασία της εγκατάστασης, το όργανο μπορεί να χρησιμοποιηθεί σε εφαρμογές όπου απαιτείται συνδυασμός ηλεκτρικής προστασίας και χρονικά προγραμματιζόμενου ελέγχου.

Ενδείξεις & χειρισμός

Η πρόσοψη διαθέτει δύο ψηφιακές περιοχές απεικόνισης για την παρακολούθηση των ηλεκτρικών μεγεθών, καθώς και ενδεικτικές λυχνίες για τις καταστάσεις προστασίας.

Ο προγραμματισμός πραγματοποιείται από τα πλήκτρα:

SET – είσοδος/επιλογή παραμέτρων

▲ – αύξηση τιμής

▼ – μείωση τιμής

ON/OFF – ενεργοποίηση/απενεργοποίηση σύμφωνα με τη λειτουργία της συσκευής

Εγκατάσταση

Η συσκευή προορίζεται για τοποθέτηση σε τυποποιημένη ράγα DIN 35mm εντός ηλεκτρικού πίνακα.

Η είσοδος της παροχής και η έξοδος προς το φορτίο πρέπει να συνδέονται στους αντίστοιχους ακροδέκτες INPUT / OUTPUT, σύμφωνα με τις σημάνσεις της συσκευής και το διάγραμμα συνδεσμολογίας του κατασκευαστή.

Σημαντικό: Η εγκατάσταση και η παραμετροποίηση πρέπει να πραγματοποιούνται από κατάλληλα καταρτισμένο ηλεκτρολόγο. Η συσκευή δεν υποκαθιστά τις απαιτούμενες διατάξεις προστασίας της ηλεκτρικής εγκατάστασης έναντι βραχυκυκλώματος και άλλων ηλεκτρικών σφαλμάτων.
