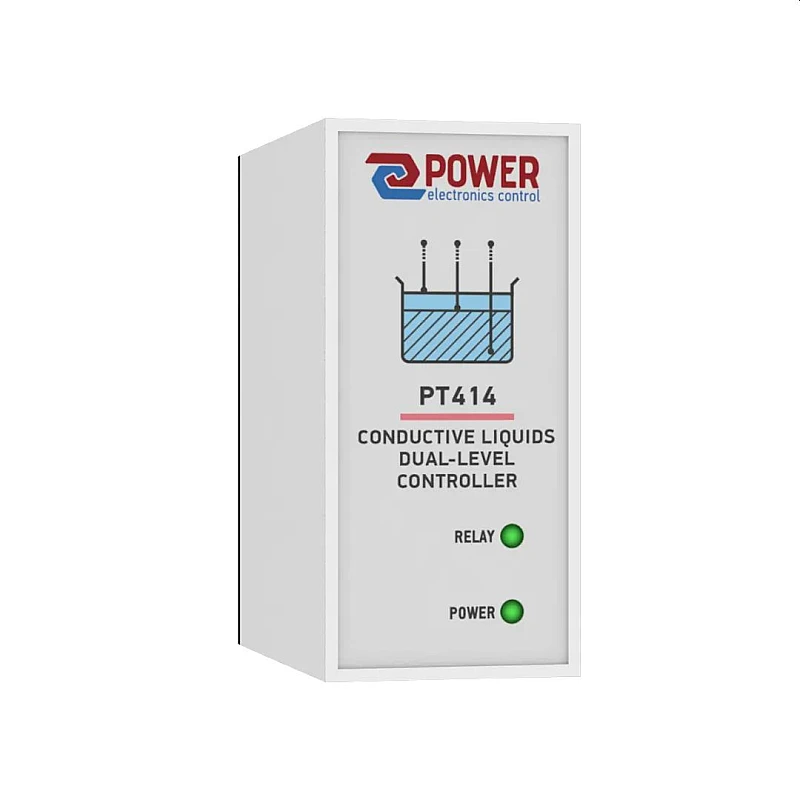

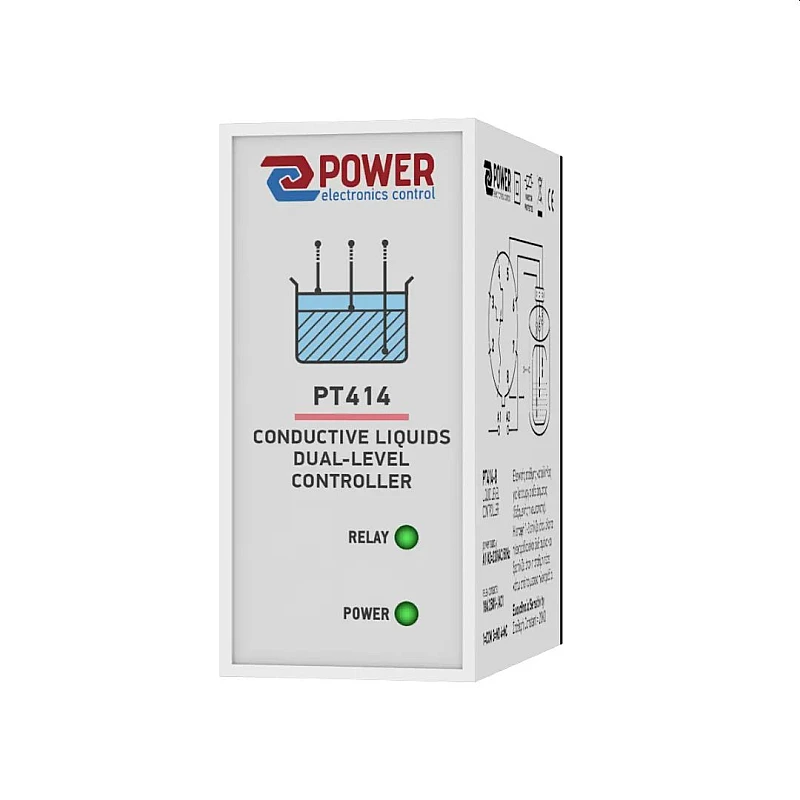

Power Electronics Ελεγκτής στάθμης υγρών PT414-8

Power Electronics Ελεγκτής στάθμης υγρών PT414-8

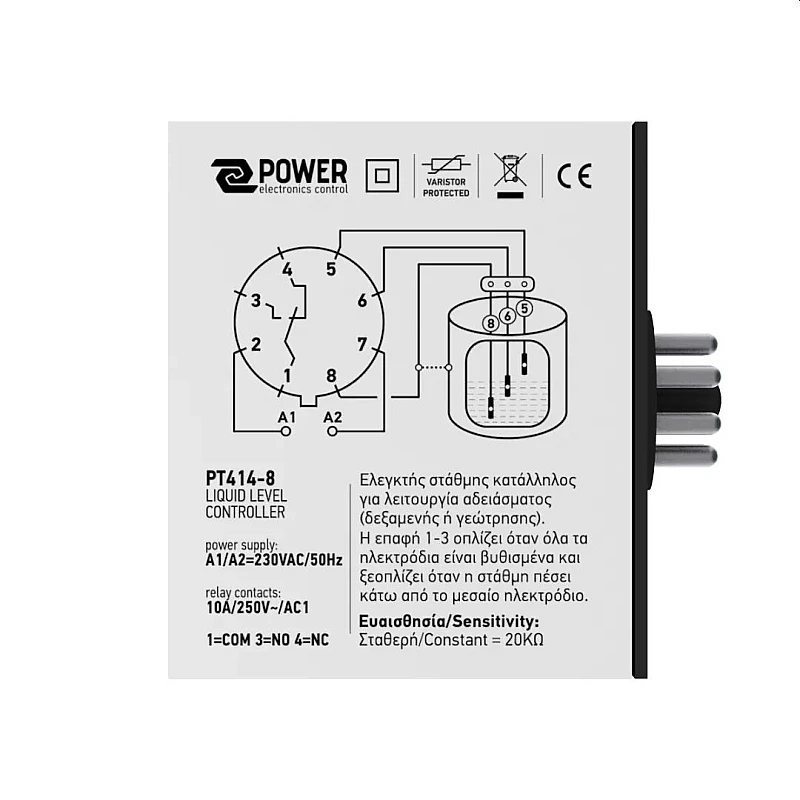

Χρησιμοποιείται για τον έλεγχο της στάθμης αγώγιμων υγρών σε δεξαμενές και γεωτρήσεις. Συνδέεται με ηλεκτρόδια κρεμαστού τύπου. Η λειτουργία του βασίζεται στην μέτρηση της μεταβολής της αντίστασης ανάμεσα στα ηλεκτρόδια. Το ρελέ ενεργοποιείται όταν η στάθμη του υγρού φτάσει στο πάνω ηλεκτρόδιο και απενεργοποιείται όταν η στάθμη πέσει κάτω από το μεσαίο ηλεκτρόδιο. Το κατώτερο από τα τρία ηλεκτρόδια χρησιμεύει ως αναφορά και μπορεί να αντικατασταθεί από τη γείωση όταν η δεξαμενή είναι μεταλλική. Η χρήση ασφαλούς χαμηλής εναλλασσόμενης τάσης μεταξύ των ηλεκτροδίων αποτρέπει το φαινόμενο της ηλεκτρόλυσης. Η σύνθετη αντίσταση του υγρού μεταξύ των ηλεκτροδίων πρέπει να είναι μικρότερη από 20kΩ.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

• μέγιστη αντίσταση υγρού 20 kΩ
• μέγιστη τάση ηλεκτροδίων 24VAC
• ρελέ εξόδου Μίας μεταγωγικής επαφής 10Α / 250VAC cat. AC1
• ενδείξεις led POWER και RELAY
• προστασία Varistor (από υπερτάσεις και κεραυνούς)
• καλώδια σύνδ. ηλεκτροδίων Διατομή 1 – 2,5mm² , μέγιστο μήκος καλωδίου 500m
• θερμ. λειτουργίας -20º ως +50º C
• περίβλημα Πλαστικό κουτί / 42 x 89 x 92 mm / ΙΡ 41
