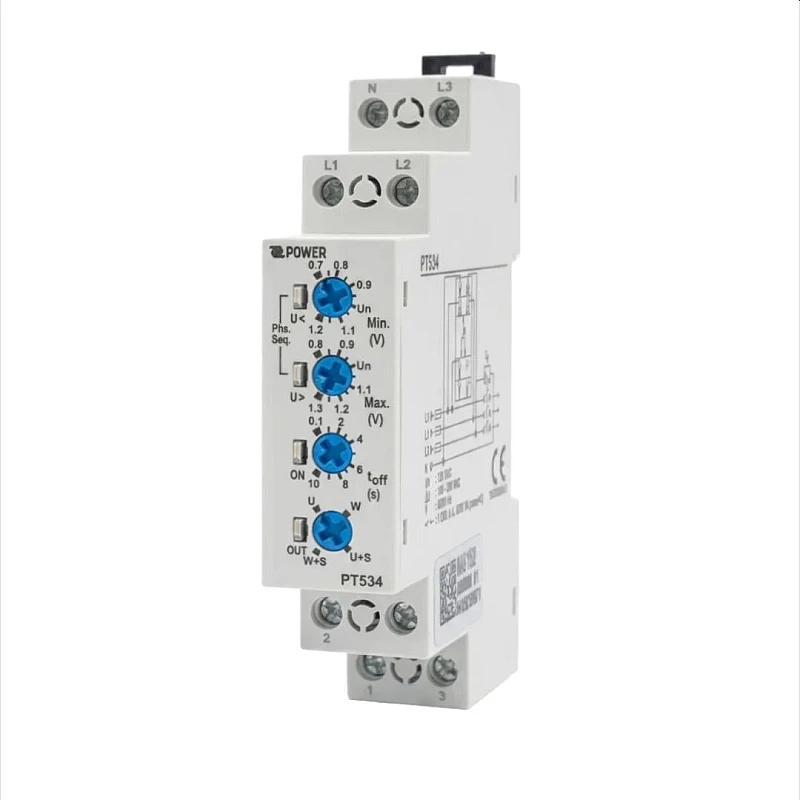

Power Electronics Επιτηρητής τριφασικός με ρυθμιζόμενα όρια τάσης & επιλογή τρόπου λειτουργίας (ράγας) PT534

Power Electronics Επιτηρητής τριφασικός με ρυθμιζόμενα όρια τάσης & επιλογή τρόπου λειτουργίας (ράγας) PT534

Τριφασικός επιτηρητής τάσης με ρυθμιζόμενα όρια υπέρτασης και υπότασης, σε περίβλημα ράγας πλάτους ενός στοιχείου (17,5mm). Διαθέτει επιλογέα τρόπου λειτουργίας και ρύθμισης του χρόνου αδράνειας. Είναι κατάλληλος για χρήση σε συστήματα προστασίας μονάδων κλιματισμού, ηλεκτρονικά συστήματα εντολής και ελέγχου, για την προστασία ηλεκτροκινητήρων κτλ.

Μπορεί να χρησιμοποιηθεί τόσο σε μονοφασικά όσο και τριφασικά συστήματα και έχει δυνατότητα επιλογής του ελέγχου και της προστασίας που θα εκτελεί. Μέσω ενός επιλογέα στην πρόσοψη μπορεί να ρυθμιστεί ώστε να ελέγχει:

• υπόταση
• υπόταση και υπέρταση
• υπόταση και διαδοχή των 3 φάσεων
• υπόταση, υπέρταση και διαδοχή των 3 φάσεων

Το Relay απενεργοποιείται όταν οι συνθήκες της τάσης είναι εκτός των ρυθμισμένων ορίων (ανάλογα με την ρύθμιση λειτουργίας). Διατίθεται για στήριξη σε ράγα, έχει πλάτος 1 στοιχείο (DIN rail 1M).

Χαρακτηριστικά:

• Τρόποι λειτουργίας U=υπόταση W=υπόταση+υπέρταση U+S=υπόταση+διαδοχή W+S=υπόταση+υπέρταση+διαδοχή
• Επιτρεπόμενη υπόταση Ρυθμιζόμενη (0,7 – 1,2) xUn
• Επιτρεπόμενη υπέρταση Ρυθμιζόμενη (0,8 – 1,3) xUn
• Τροφοδοσία L1 – L2 – L3 + N
• Περιοχή τάσης λειτουργίας 150 – 300V AC
• Προστασία από απώλεια φάσης Ναι
• Προστασία από απώλεια ουδετέρου Ναι
• Χρόνος καθυστέρησης Σταθερός 0,5s
• Χρόνος αδράνειας Ρυθμιζόμενος 0,1 – 10s
• Έξοδος Relay Επαφή C.O. / 250V/8A-AC1
• Οπτικές ενδείξεις U< U> ON OUT
• Τρόπος σύνδεσης Σε κλέμες με καλώδια 2,5mm2 max
• Περίβλημα Πλαστικό Κουτί ράγας 1M / 90x63x17,5mm / IP20
