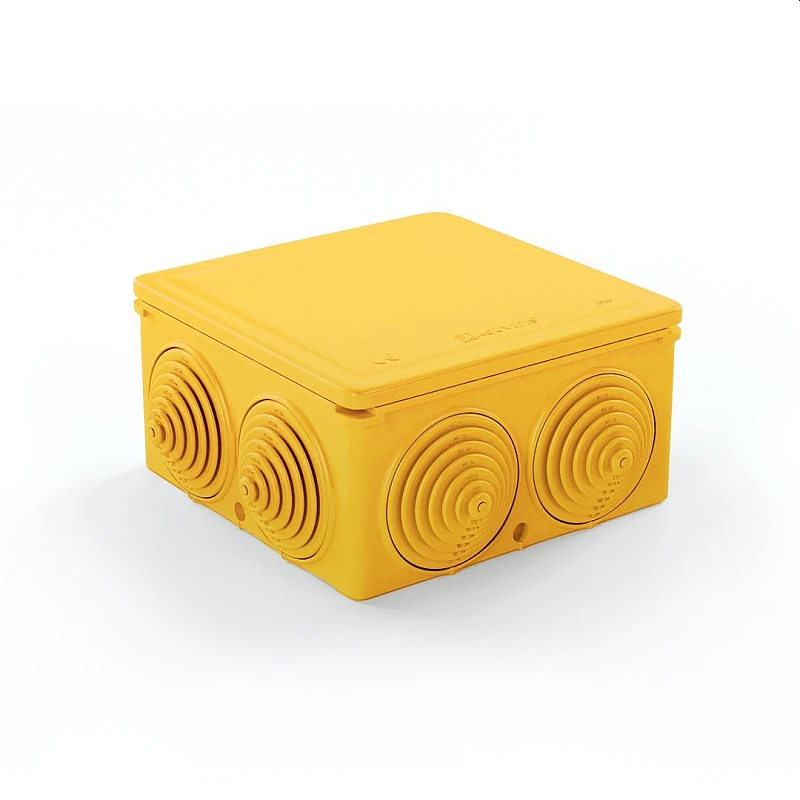

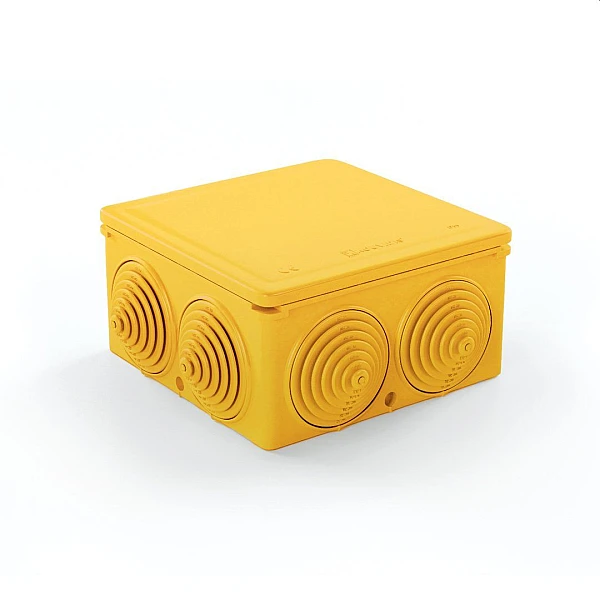

Τετράγωνο Στεγανό κουτί διακλάδωσης Supersol Plus ISR με αποσπώμενες βαθμιδωτές τάπες 3036020 Kouvidis

Τετράγωνο Στεγανό κουτί διακλάδωσης Supersol Plus ISR με αποσπώμενες βαθμιδωτές τάπες 3036020 Kouvidis

Χαρακτηριστικά:

ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ

Προορίζεται για επιφανειακές ηλεκτρολογικές εγκαταστάσεις.

• ΠΡΟΤΥΠΟ ΕΦΑΡΜΟΓΗΣ:EN 60670-22
• ΟΔΗΓΙΕΣ ΣΥΜΜΟΡΦΩΣΗΣ:2014/35/EE (LVD), 2011/65/EE (RoHS)
• ΧΡΩΜΑ:RAL 1023 Κίτρινο

1 Οι ειδικές βαθμιδωτές τάπες διευκολύνουν την είσοδο καλωδίων στο κουτί. Οι αναγραφόμενες διαστάσεις πάνω σε αυτές αποτελούν οδηγό για τη σωστή διάτρηση ανάλογα με το πάχος των εισερχόμενων καλωδίων

2 Τα καπάκια είναι πρεσαριστά, δεν απαιτούν τη χρήση βιδών, εξασφαλίζουν στεγανότητα βαθμού ΙΡ 55 και συνεισφέρουν στην μείωση του χρόνου εγκατάστασης

3 Στη βάση του βρίσκονται 4 είσοδοι (knock outs) διαστάσεων Ø20 με Ø32 εκ των οποίων μπορούν να εισέλθουν σωλήνες ή καλώδια για την εγκατάσταση. Η αφαίρεση τους γίνεται με την χρήση επιπρόσθετου εργαλείου

4 Σε κάθε πλευρά υπάρχουν ειδικοί οδηγοί για την οριζόντια/κάθετη ευθυγράμμιση των κουτιών με την υπόλοιπη εγκατάσταση

5 Στο πίσω μέρος των καπακιών υπάρχει ένας χρήσιμος οδηγός αναφορικά με τον αριθμό συνδέσεων με διατομή των καλωδίων σε μια εγκατάσταση

6 Σε κάθε πλευρά υπάρχει πρόβλεψη για αποχέτευση όταν το απαιτούν οι ανάγκες της ηλεκτρικής εγκατάστασης

7 Στο εσωτερικό των κουτιών διακλαδώσεως υπάρχουν ειδικές θύρες για την οριζόντια ή διαγώνια τοποθέτηση επιπρόσθετων αξεσουάρ αναρτήσεων μηχανισμών εγκατάστασης (π.χ. ραγοϋλικό).

8 Τα υλικά κατασκευής των κουτιών διακλάδωσης είναι αυτοσβενούμενα και δεν διαδίδουν την φλόγα με αντοχή στη θερμότητα στους 650oC (τεστ πυράκτωσης - IEC 60695-2)

9 Η επιτρεπτή τάση λειτουργίας των κυκλωμάτων μέσα στο κουτί μπορεί να είναι μέχρι και 800V, επιτρέποντας την χρήση με τριφασικά κυκλώματα κανονικής λειτουργίας 400VAC (±10% ή ±15%) και με κυκλώματα DC φωτοβολταϊκών ή άλλων εφαρμογών

10 Δεν εκλύει τοξικά και διαβρωτικά αέρια σε περίπτωση πυρκαγιάς

11 Ενσωματώνει αντιστατική τεχνολογία που προστατεύει έναντι στον στατικό ηλεκτρισμό (Patent Protected: 1009810)

12 Ενσωματώνει αντιχαρακτική τεχνολογία που μειώνει την επιφανειακή φθορά στο εσωτερικό τοίχωμα από την όδευση των καλωδίων (Patent Protected: 1010513)

Χαρακτηριστικά:

• Πρώτη ύλη PΟ blend
• Εύρος θερμοκρασιακής αντοχής -25oC με +60oC
• Ηλεκτρικές ιδιότητες Με χαρακτηριστικά ηλεκτρικής μόνωσης
• Αντίσταση στη διάδοση φλόγας Δεν διαδίδει τη φλόγα
• Αριθμός οπών 7
• Είδος οπών Λαστιχένιες βαθμιδωτές τάπες
• Βαθμός στεγανότητας ΙΡ55
• Αριθμός αποσπώμενων εξόδων (βάση) 4
• Ευθυγράμμιση σωλήνων Ναι
• Άνοιγμα αποχέτευσης Ναι
• Αντοχή στη θερμότητα 650oC
• Τάση 800V
• Ελεύθερο αλογόνων Δεν εκλύει τοξικά και διαβρωτικά αέρια σε περίπτωση πυρκαγιάς
• Αντιστατική τεχνολογία Προστασία έναντι στον στατικό ηλεκτρισμό
• Αντιχαρακτική Τεχνολογιά Προστασία από την επιφανειακή φθορά από την όδευση των καλωδίων
