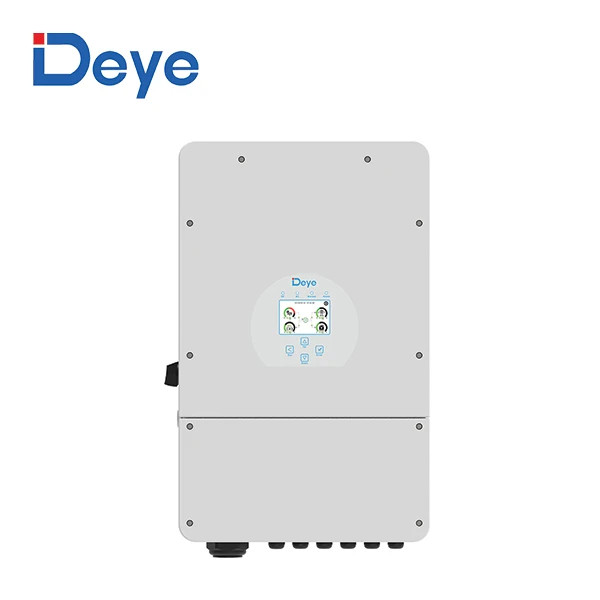

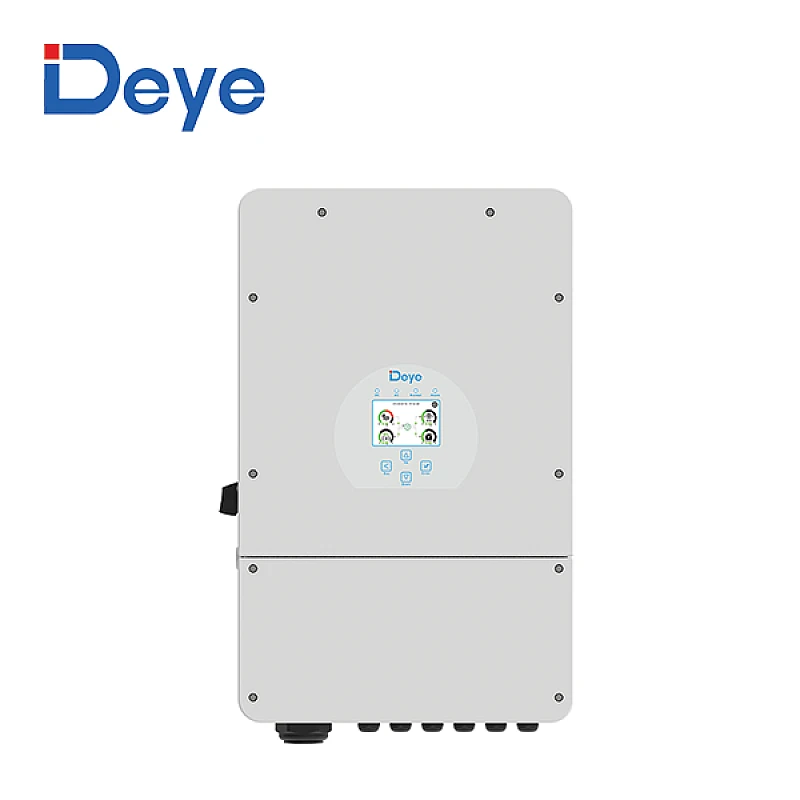

DEYE SUN-12K-SG02LP1-EU-AM3-P Υβριδικός Inverter Φωτοβολταϊκών 12kW Μονοφασικός 3 MPPT 48V IP65 – 12675

DEYE SUN-12K-SG02LP1-EU-AM3-P Υβριδικός Inverter Φωτοβολταϊκών 12kW Μονοφασικός 3 MPPT 48V IP65 – 12675

Ο DEYE SUN-12K-SG02LP1-EU-AM3-P είναι ένας σύγχρονος μονοφασικός υβριδικός inverter φωτοβολταϊκών συστημάτων, ονομαστικής ισχύος 12.000W,

σχεδιασμένος για εφαρμογές αυτοκατανάλωσης, αποθήκευσης ενέργειας και εφεδρικής τροφοδοσίας.

Υποστηρίζει μπαταρίες λιθίου και μολύβδου χαμηλής τάσης 40–60V, διαθέτει 3 ανεξάρτητους ελεγκτές MPPT και δυνατότητα σύνδεσης έως 6 φωτοβολταϊκών strings.

Επιτρέπει τη διαχείριση της παραγόμενης ενέργειας από φωτοβολταϊκά πάνελ, τη φόρτιση και εκφόρτιση συσσωρευτών και τη συνεργασία με το ηλεκτρικό δίκτυο.

Υποστηρίζει διασυνδεδεμένη και αυτόνομη λειτουργία, καθώς και εφεδρική τροφοδοσία φορτίων, εφόσον η εγκατάσταση έχει σχεδιαστεί και διαμορφωθεί κατάλληλα.

Διαθέτει έγχρωμη οθόνη αφής LCD, επικοινωνία RS485 και CAN, ενώ υποστηρίζει παρακολούθηση μέσω Wi-Fi με κατάλληλο εξάρτημα επικοινωνίας.

Η δυνατότητα παράλληλης λειτουργίας έως 16 συμβατών μονάδων επιτρέπει τη δημιουργία συστημάτων υψηλότερης συνολικής ισχύος.

Ο βαθμός προστασίας IP65, η έξυπνη ψύξη με αέρα και οι ενσωματωμένες λειτουργίες ηλεκτρικής προστασίας τον καθιστούν κατάλληλο για απαιτητικές φωτοβολταϊκές εφαρμογές.

ΤΕΧΝΙΚΑ ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ

Γενικά χαρακτηριστικά

Κατασκευαστής: DEYE

Μοντέλο: SUN-12K-SG02LP1-EU-AM3-P

Κωδικός προϊόντος: 12675

Τύπος: Υβριδικός Inverter Φωτοβολταϊκών

Φάσεις: Μονοφασικός

Ονομαστική ισχύς AC: 12.000W

Μέγιστη φαινόμενη ισχύς AC: 13.200VA

Ονομαστική τάση AC: 220/230V

Συχνότητα: 50/60Hz

Συντελεστής ισχύος: Ρυθμιζόμενος από 0,8 προπορευόμενο έως 0,8 υστερούντα

Φωτοβολταϊκή είσοδος DC

Μέγιστη ισχύς συνδεδεμένων φωτοβολταϊκών: 24.000Wp

Μέγιστη ισχύς εισόδου PV: 19.200W

Μέγιστη τάση εισόδου: 500V DC

Τάση εκκίνησης: 125V

Εύρος λειτουργίας MPPT: 150–425V

Ονομαστική τάση φωτοβολταϊκών: 370V

Αριθμός MPPT: 3

Αριθμός εισόδων strings: 2+2+2

Μέγιστο ρεύμα λειτουργίας PV: 32+32+32A

Μέγιστο ρεύμα βραχυκύκλωσης PV: 60+60+60A

Σύστημα μπαταριών

Υποστηριζόμενοι τύποι: Λιθίου και μολύβδου

Εύρος τάσης μπαταρίας: 40–60V DC

Μέγιστο ρεύμα φόρτισης: 250A

Μέγιστο ρεύμα εκφόρτισης: 250A

Επικοινωνία BMS: CAN / RS485, σύμφωνα με τη συμβατότητα της μπαταρίας

Υποστήριξη παράλληλης σύνδεσης συμβατών συστοιχιών μπαταριών

Απόδοση και λειτουργία

Μέγιστη απόδοση μετατροπής: 97,6%

Ευρωπαϊκή απόδοση: 96,5%

Απόδοση MPPT: Πάνω από 99%

Δυνατότητα παράλληλης λειτουργίας: Έως 16 συμβατοί inverter

Λειτουργία: On-Grid / Off-Grid / Εφεδρική τροφοδοσία

Προγραμματισμός φόρτισης και εκφόρτισης: 6 χρονικές περίοδοι

Υποστήριξη σύνδεσης γεννήτριας

Προστασία και κατασκευή

Βαθμός προστασίας: IP65

Οθόνη: Έγχρωμη LCD αφής

Επικοινωνία: Wi-Fi μέσω συμβατού εξαρτήματος, RS485, CAN

Ψύξη: Έξυπνη ψύξη με αέρα

Θερμοκρασία λειτουργίας: −40°C έως +60°C

Μείωση απόδοσης: Πάνω από 45°C

Διαστάσεις (Π × Υ × Β): 420 × 670 × 233mm

Βάρος: 35,6kg

Ενσωματωμένες λειτουργίες προστασίας

Προστασία αντίστροφης πολικότητας DC

Προστασία υπερέντασης AC

Προστασία υπέρτασης AC

Προστασία βραχυκυκλώματος

Θερμική προστασία

Προστασία από νησιδοποίηση (Anti-Islanding)

Ανίχνευση αντίστασης μόνωσης

Ανίχνευση υπολειπόμενου ρεύματος

Προστασία υπερτάσεων τύπου II στην πλευρά DC και AC

ΣΗΜΑΝΤΙΚΕΣ ΠΛΗΡΟΦΟΡΙΕΣ

Η μέγιστη επιτρεπόμενη ισχύς συνδεδεμένων φωτοβολταϊκών 24.000Wp δεν ταυτίζεται με τη μέγιστη ισχύ εισόδου PV των 19.200W.

Η πραγματική δυνατότητα φόρτισης και εκφόρτισης εξαρτάται από τις προδιαγραφές των μπαταριών και τα επιτρεπόμενα όρια του BMS.

Η συμβατότητα των μπαταριών και των πρωτοκόλλων επικοινωνίας πρέπει να επιβεβαιώνεται πριν από την εγκατάσταση.

Το Wi-Fi Plug αποτελεί προαιρετικό εξάρτημα σύμφωνα με το εγχειρίδιο του κατασκευαστή. Η συμπερίληψή του στη συσκευασία πρέπει να επιβεβαιώνεται.

Η εγκατάσταση και η σύνδεση πρέπει να πραγματοποιούνται από εξειδικευμένο ηλεκτρολόγο σύμφωνα με τις οδηγίες του κατασκευαστή και τους ισχύοντες κανονισμούς.
